數控車床主要用來磨削加工盤類零件或軸類零件的內外圓柱面、復雜回轉內外曲面和圓柱、圓錐螺紋和任意錐角的內外圓錐面等，也是目前應用較為廣泛的數控機床之一。下文將介紹豪特曼數控車床的高剛性強力主軸和C3級精密絲桿。

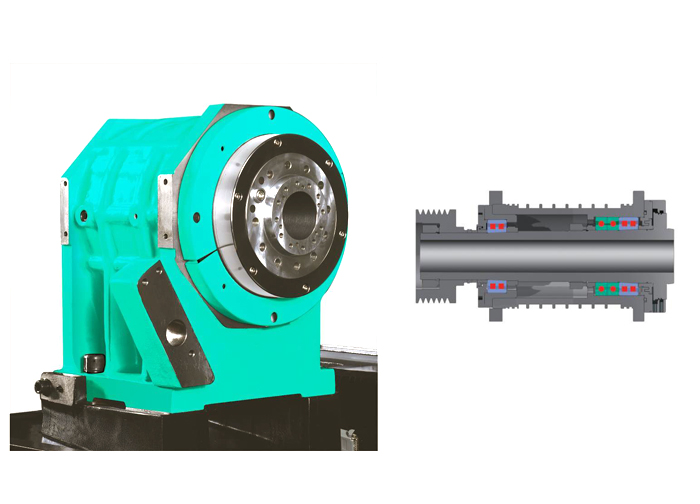

一、數控車床高剛性強力主軸

1.數控車床主軸結構緊湊，在20±1°恒溫?zé)o塵環境下裝配，軸承精度等級為P4級，嚴格的軸承預壓裝配工藝，保證了主軸跳動精度在0.003mm以內的穩定性。

2.主軸伺服電機額定功率11KW，最高轉速4500rpm/min，扭矩120N.m。低溫升、高扭矩、運轉平穩充分滿足了高效率加工的需求。

3.集成式整體主軸，防止異物滲透，保證主軸在惡劣加工環境下仍能保持穩定工作。

4.主軸是最大的熱源，我們對主軸進行了重新設計，通過采用主軸氣吹使整個結構保持均勻的溫度，防止主軸單元溫度升高。

5.前側：高剛性的雙列圓柱滾子軸承，高剛性的推力接觸球軸承（DB）。

 后側：高剛性的雙列滾柱軸承。該軸承配置，徑向及軸向剛度最好，是具有高剛性的軸承配置。

6.主軸標配使用空氣冷卻。

7.車床使用日本多摩川磁性編碼器，降低編碼器測量誤差。

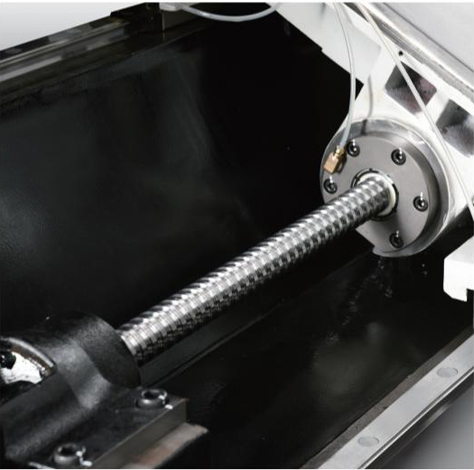

二、C3級精密絲桿

豪特曼數控車床X/Z軸采用THK（C3級）預拉伸絲桿及整體式絲桿軸承座結構，有效防止溫升變形，提高定位精度，增加絲桿支撐剛性、穩定性。

數控車床的優質滾珠絲桿與導軌，其出色的品質是滿足客戶所需的高精度和較長使用壽命的唯一途徑。滾珠絲桿在兩端進行固定，通過檢測以確保其100％平行于導軌。經過預緊處理的滾珠絲桿螺母能夠消除間隙。
