龍門平面磨床本機臥軸采高剛性之設計考慮，可抵抗重磨削之外力以及皮帶拉力造成主軸變形，并可抑制磨削力所產生之振動，對磨削穩定性及精度維持相當重要。本機臥軸采用前端法蘭固定，尾端固定環鎖緊的方式。主軸前端采用進口P4級斜角滾柱軸承；同時搭配FAG-NN3015K軸承，前端配列用以抵抗砂輪重量及磨削力；后端配列用以支撐皮帶拉力。使主軸的剛性和切削力大大增強，高精密龍門平面磨床同時采用V3級、低振動、大扭矩電機，使用壽命長，能耗低，精度高，維修方便，耐磨性好。

圖一

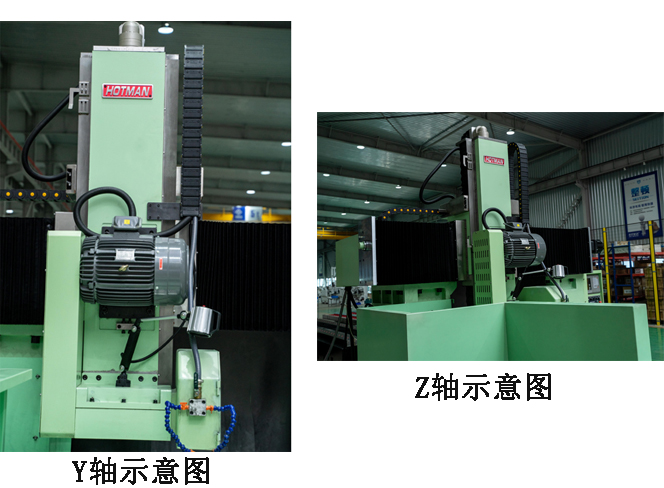

Y軸左右向進給系統采用滾珠絲桿，運動速度快，滾動阻力小，可有效減低硬軌的遲滯現像，提高主軸座順暢的動作性，達到最細精度，配合集中潤滑系統大大減低磨耗，故長時間使用亦可保持高精度，相對減少機臺維修成本。

定桿式螺桿傳動可避免因螺桿過長而變形，進而引起慣性振動及甩油現象，同時定桿式螺桿傳動方式也可減少熱延伸的現象，與傳統旋轉式螺桿旋轉時的支撐軸承相比較大，故軸向剛性及扭矩剛性相對較高，實現了長行程、高速化、低噪音的理想。

圖二

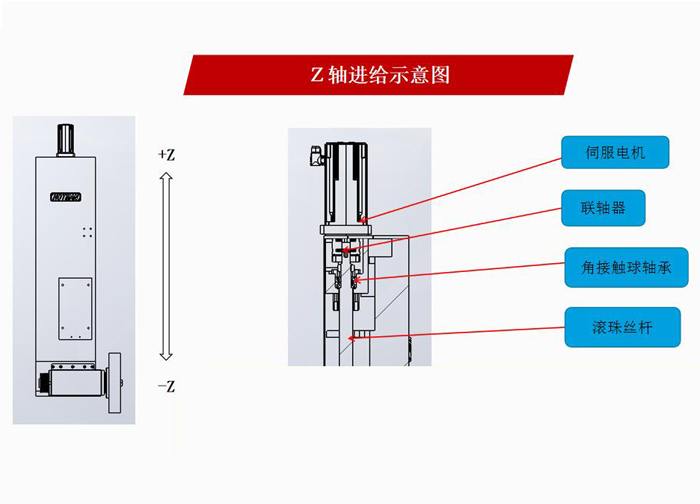

豪特曼平面磨床Z軸進給系統使用滾珠絲桿配合高精密線軌傳動。以有效提供在磨削過程中切削力的靜、動剛性需求。上述設計組合亦經過有限元素分析后，并精確地評估此混合滑動系統的可行性及決定出各滾動滑塊的最佳位置設計。因此在綜合以上設計考慮下，本進給系統同時在操控性、尺寸精度及表面粗糙度皆有優越的性能表現。進給系統采用電機直連1:1傳動至精密滾珠絲桿，提供進給時所需的靈敏度。電機帶有自鎖的保護效果，配合升降極限開關，以確保人機安全性，整體Z軸總成示意如圖二。
